Кондиционирование

Система кондиционирования воздуха является неотъемлемой частью инженерных систем сооружений гражданского или промышленного назначения. Различают два основных способа кондиционирования помещений:
- кондиционирование при помощи охлаждения воздуха, поступающего по системе вентиляции в помещение. Принцип действия заключается в том , что в каком то из элементов системы вентиляции( в приточно-вытяжной установке или воздуховоде) устанавливается охлаждающая секция, подключенная к холодильному агрегату( чиллер, наружный блок кондиционера, компрессорно-конденсаторный блок)
- кондиционирование с посредством установленных в помещении внутренних блоков, которые подключаются к одному или нескольким наружным(наружный блок, мульти сплит-система, чиллер). При этом система вентиляции и кондиционирования ни как не связаны

Конструктивно все кондиционеры подразделяются на два основных вида: "моноблочные" и "сплит-системы". Сплит-системы, состоящие из трех и более блоков называются мульти сплит-системами.
Моноблочные кондиционеры представляют собой единый корпус , в котором размещены все элементы, что в свою очередь упрощает конструкцию и снижает стоимость агрегата. Примером моноблочных кондиционеров служат мобильные, крышные, оконные кондиционеры.
Сплит-системы представляют собой два блока, внутренний и наружный. Они соединены между собой электрическим кабелем и медным трубопроводом, по которому циркулирует хладагент. Такая конструкция позволяет вынести наружу наиболее габаритную и шумную часть кондиционера, содержащую компрессор. Внутренний блок легко размещается в любом удобном месте помещения.
Современные сплит-системы оснащены пультами дистанционного управления, с помощью которых можно программировать различные режимы работы кондиционера: задавать необходимую температуру, направление воздушного потока, время включения, работы и отключения и многое другое. Также преимуществом сплит-систем является широкий выбор различных типов внутренних блоков.

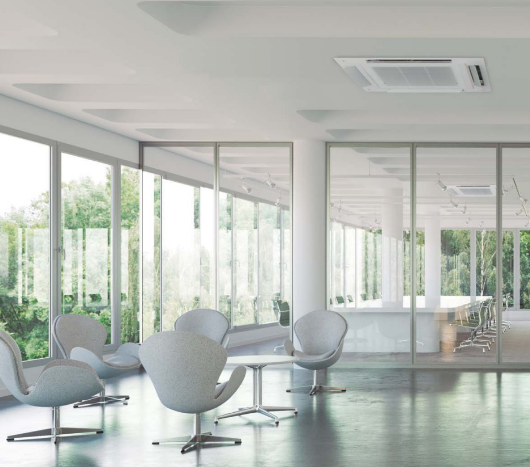

Различаются следующие варианты: канальные, настенные, потолочные, колонные, кассетные внутренние блоки. При этом только настенные кондиционеры являются бытовыми, все остальные модификации относятся к полупромышленным агрегатам.
В отличие от сплит-систем в мульти сплит-системах к внешнему блоку подключаются несколько внутренних. Причем они могут различаться не только по мощности, но и по типу. Каждый внутренний блок имеет свой пульт управления. Вопреки расхожему мнению, замена нескольких сплит-системна одну мульти сплит систему вовсе не ведет к удешевлению проекта, поскольку возрастает трудоемкость и стоимость монтажа из-за длинных коммуникаций. Ко всему прочему при выходе из строя внешнего блока перестают работать все внутренние. Поэтому использование мульти сплит-системы ознаменовано ограниченными возможностями по размещению внешних блоков.
Мульти сплит-системы в свою очередь делятся на фиксированные и наборные.
Фиксированные мульти сплит-системы представляют собой готовые комплекты оборудования. Изменять количество или тип данного оборудования нельзя. Как правило это бытовые системы с двумя или тремя внутренними блоками.
В наборных мульти сплит-системах существует возможность к внешнему блоку подобрать несколько различных внутренних блоков(4-5штук).Ограничение идет лишь по количеству и общей мощности. Такие системы относятся к полупромышленным. Системы, в которых количество внутренних блоков превышает 5-6 штук, относятся к промышленныммультизональным(VRV или VRF).
Альтернативой мультизонального кондиционирования является система чиллер-фанкойл, которая широко используется в крупных зданиях. Расположение наружного блока(чиллера) на крыше упрощает монтаж системы и не портит фасад здания.

Чиллер
-холодильный агрегат, предназначенный для подготовки холодной или теплой воды, которая в свою очередь охлаждает или обогревает помещение. Тепловым агентом является жидкость, подготавливаемая в чиллере и по трубопроводам поступающая в фанкойлы.

Фанкойл
-это внутренний блок, состоящий из теплообменника, вентилятора, фильтра, пульта управления. Холодная или теплая жидкость поступает от чиллера к фанкойлу, который осуществляет теплопередачу с поступающим в него воздухом, прогревая или охлаждая его до нужной температуры.
