Подогреватели водоводяные


Назначение водоводяного подогревателя (кожухотрубного нагревателя): предназначен для нагрева воды в системе отопления или ГВС и работают при макс. давлении воды до 10 бар и температуре теплоносителя до +150 оС.

В подогревателях ГВС нагреваемая вода проходит внутри латунных трубок, а теплоноситель – в пространстве между труб.

Устройство водоводяного подогревателя: он представляет из себя сосуд, который работает под давлением воды до 1-го МПа  при максимальной температуре до 150 С.

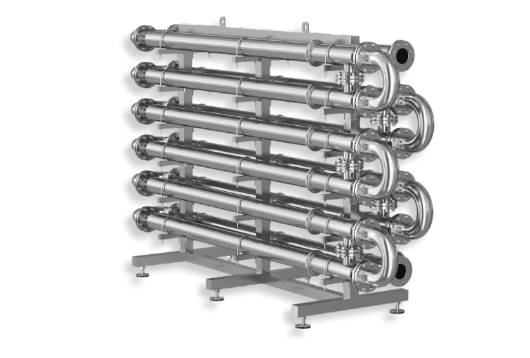

Подогреватель ВВП состоит из кожухотрубных секций, которые соединеннены в блоки заданной теплопроизводительности с помощью присоединительных калачей. Для соединения с трубопроводами сетевой воды между корпусами подогревателей и трубопроводом устанавливаются переходные патрубки.

Каждая секция - это неразборный блок, который состоит из корпуса, трубных досок и трубок поверхности теплообмена. Корпус секций подогревателей водоводяных выполняются из черных стальных труб и соединяются штуцерами.
Благодаря разъемному исполнению секций достигается возможность осуществлять транспортировку, сборку и организацию производства на месте блоков с различным числом однотипных секций, в зависимости от теплообменной площади, температурного режима, назначения и пр.

В водоводяных теплообменниках ВВП вода, предназначенная для подогрева, движется по трубам трубной системы, а нагревающая вода движется в пространстве между труб, с соблюдением принципа противотока.

В нашей компании Вы всегда сможете купить водоводяные подогреватели по низким ценам в Минске.

Характеристики водоводяных наргевателей:

ПодогревательГабариты (LxДу)Поверхность нагрева 1й секцииНаружный диаметр секцииК-во трубок в секцииТепловой поток секции (кВт)Вес секции (кг)
ПВ 57*2000
2000х570.37574823
ПВ 76*2000
2000х76
0.957671432.6
ПВ 114*2000
2000х114
1.79114193857.2
ПВ 168*2000
2000х168
3.491683773112.2
ПВ 219*2000
2000х219
6.7521961115172.5
ПВ 273*2000
2000х273
10.28273109215261
ПВ 325*2000
2000х325
14.24325151299337.4
ПВ 57*4000
4000х57
0.755741836.8
ПВ 76*4000
4000х76
1.327672952.2
ПВ 89*4000
4000х89
1.8689104263.6
ПВ 114*4000
4000х114
3.58114198696.5
ПВ 168*4000
4000х168
6.916837150192.8
ПВ 219*4000
4000х219
11.5121961240301
ПВ 273*4000
4000х273
20.56279109480460
ПВ 325*4000
4000х325
28.49325151635592.2

Схема водонагревателя водоводяного:


1 - переход;
2 - секция теплообменника;
3 - присоединительный калач;
А - вход нагреваемой воды;
Б - выход воды нагреваемой;
В - вход греющей воды;
Г - выход воды греющей;
